丹麦PR可编程频率变送器工作原理知识基础讲解

发布时间:2021-05-25   点击次数:55次

丹麦PR可编程频率变送器工作原理知识基础讲解:

5223B
脉冲计算器/频率发生器
电气隔离
ATEX 防爆认证
模拟量电流和电压输出
PNP / NPN 输出,继电器输出可选
交直流通用电源供电
高级功能
5223 变送器能通过安装在标准 PC 上的 PReset 软件配合回路通讯器设定产品参数,或在订货时参数。

丹麦PR可编程频率变送器应用
f/I 频率转电流和电压输出。
f/f 分频或倍频输出,作为频率缓冲器。
可在所有功能中输入比例因子。对输入信号进行四则运算。
频率发生器功能,例如作为时间基准或时钟发生器。
输入和电源端子带极性反接保护。
电流和电压输出信号与电源和输入电气隔离。
可调数字量输出,包括 NPN,PNP 或继电器(可选)。
ATEX 防爆认证,能够输入机械开关和 NAMUR 电感式接近开关。

丹麦PR可编程频率变送器技术特点
5个前端 LED 灯,指示 f1 和 f2 有源输入(非 NPN),数字量有源输出1和2,以及一个可调故障信号。
模拟量输出电流可设定范围 0...20 mA。
输出电压可设定范围 0...10 VDC 和 0...1 VDC,通过跳线选择。
输入范围:
频率: 0...20,000 Hz
传感器类型: NAMUR, tacho, NPN, PNP, TTL, S0

丹麦PR可编程频率变送器输出范围:
电流和电压输出: 0...20 mA / 0...10 V
继电器输出: 0...20 Hz
NPN和PNP 输出为f/f: 0...1000 Hz
NPN和PNP 输出为发生器: 0...20,000 Hz

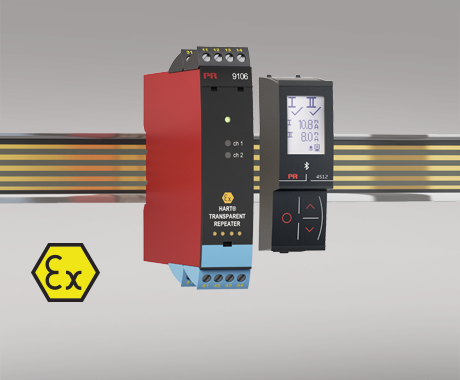

I.S. 接口




所有本质安全隔离栅和背板方案都通过完整的SIL 2认证.



PR 在执行IEC 61508 标准方面上堪称行业,利用我们的各种导轨供电的模拟和数字 I.S. 接口,您很容易达到符合 IEC 61511 现场标准。我们拥有丰富的功能安全专业知识和灵活的设计流程,因此在进行针对 SIL 2 要求的设计时具有战略优势。
