德国EUCHNER安士能继电器操作使用

德国EUCHNER安士能继电器MSC小型控制系统

易于编程，提供多样功能

紧凑的壳体可容纳所有模块，节省了控制柜的内部空间

多种诊断功能 — 系统正面轻松读取，可在软件中查看详细信息

最高安全等级（PL e，4级）

可连接大量安全相关设备

配线工作减少

醒目的编程界面

可快速轻松地进行扩展

MSC-CB-AC-FI8FO2-121289 (订货号 121289)

MSC-CB基础装置

德国EUCHNER安士能继电器可自由编程的基础装置可用于独立设备或与扩展模块配合使用

8个单通道/4个双通道输入

2个控制输入

2个双通道半导体输出（PL e，4级）

2个监控输出

用于EUCHNER Safety Designer软件的PC连接

用于配置的可选内存模块

紧凑型壳体，宽度只有22.5mm

通过LED显示屏诊断简单方便

EUCHNER安士能继电器组合选项

下表提供了有关将扩展模块与相关基础装置进行组合的选项信息。

基础装置MSC-CE-...SMSC-CE-...

MSC-CB-AC-FI8F04S • •

MSC-CB-AC-FI8F02 - •

输入和输出

8个单通道/4个双通道输入

2个控制输入，用于启动/重新启动半导体输出或外部设备监控(EDM)

2个双通道半导体输出（PL e，4级）

4个测试输出，用于监控短路和过载状态

通过“EUCHNER Safety Designer"软件对2个监控输出进行配置

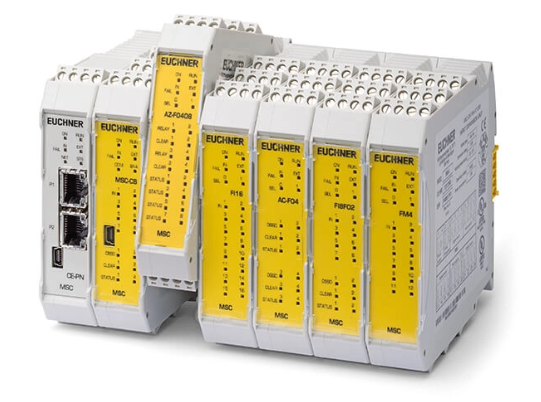

EUCHNER安士能继电器MSC系统

MSC系统包含基础装置和最多14个扩展模块。使用此基础装置可以扩展MSC系统，最多128个输入，16个双通道安全输出和32个监控输出。在MSC系统中最多可同时使用4个扩展模块。

附件

插拔式螺钉端子（订货号121321）必须单独订购

需对扩展模块另外使用扩展插头（订货号121308）
