德国西克SICK气缸传感器选购指南

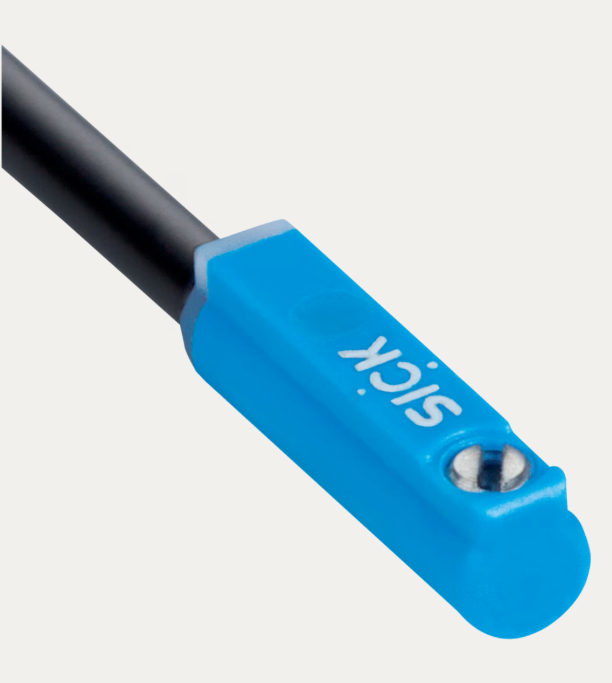

德国西克SICK气缸传感器MZCS超短型气缸传感器，专为 C 型槽气缸经济型集成方案设计

MZCS 磁性气缸传感器是准确检测智能气动元件终端位置的经济型解决方案。提供两种类型：PNP/NPN 版本和 DC 2 导体版本。由于采用了即插即用的方式，传感器的设置尤为简便，即装即用。紧凑型外壳专为 C 型槽设计，例如用于 SMC 激励元件中。MZCS 的长度仅为 15 mm，是市场上最短的传感器之一，因此适用于紧凑型激励元件的位置识别。凭借坚固耐用的设计，即使在苛刻的环境中，也能可靠运行。在汽车行业、机械工程、材料工业以及消费品和电子行业的应用中，该传感器。

短型外壳，安装空间狭小，系统效率更高

适配常见 C 型槽的设计

采用滑入式设计，可安全地安装在 C 型槽中

使用一字螺丝刀即可快速简便地安装

抗冲击和抗振动性设计显著降低维护成本——不得在槽内滑动

外壳坚固

德国西克SICK气缸传感器特点

超短型外壳 (15 mm)，适用于微型气缸和微型激励元件

适配 SMC、Schunk、PHD 和 Bimba 等常见 C 型槽

滑入式安装

短而准确的开关点——短冲程应用的理想选择

用于显示开关状态的 LED

防护等级 IP67

提供 PNP/NPN 版本和 DC 2 导体版本

德国西克SICK气缸传感器的选购需要综合考虑多个因素，以下是一份选购指南：

根据气缸类型选择：C 型槽气缸：可选择如 MZ2Q - C、MZC1、MZC1 VIA、MPS - C 等传感器。其中，MZ2Q - C 只需一个传感器即可检测气缸、夹具或者槽的两个末端位置或者中间位置，通过示教键可简单地设置两个开关点；MZC1 安装简单快捷，防护等级可达 IP69K；MZC1 VIA 带有黄色 LED 灯作为光学式调节指示器，便于安装和安装位置监控；MPS - C 能够直接非接触式地持续检测气动式驱动器的活塞位置，可通过示教区或 IO - Link 调整传感器设置。

T 型槽气缸：可选择适配 T 型槽的传感器，T 型槽传感器提供高响应灵敏度、高开关点精度和灵活的安装选项，可通过组合螺丝（槽和 / 或内六角螺丝）轻松安装。

其他类型气缸：对于圆形气缸、拉杆式气缸和型材气缸等，部分 C 型槽传感器可通过转接头进行安装，如 MZC1、MZC1 VIA 等；MPA 系列磁性气缸位置传感器则适用于圆形气缸、拉杆气缸、T 型槽气缸等多种类型，可通过带转接头进行安装。

SICK气缸传感器考虑测量范围：短行程测量：如果气缸行程较短，如 25mm 至 200mm 的范围，可选择 MPS - C 系列，其测量范围为 25mm 至 200mm，能满足短行程的精确测量需求。

长行程测量：对于长冲程的气缸，如 107mm 至 1007mm 的测量范围，MPA 系列磁性气缸位置传感器较为合适，其测量范围覆盖了 107mm 至 1007mm 的多种规格。

关注输出信号类型：开关量输出：若只需检测气缸活塞的位置是否到达特定点，如末端位置，可选择具有开关量输出的传感器，如 MZ2Q - C，其具有 2 x PNP 的开关量输出，MZC1 VIA 的开关量输出为 PNP，开关功能为常开接点。

模拟量输出：如果需要精确获取活塞的连续位置信息，以实现更精准的控制和监测，可选择具有模拟输出（用于电流或电压）的传感器，如 MPA 系列和 MPS - C 系列，它们可通过模拟输出或 IO - Link 持续提供适用于灵活机械设计的数据。

SICK气缸传感器IO - Link 接口：若希望实现更便捷的传感器设置、监测，并扩展诊断功能和可视化，可选择带有 IO - Link 接口的传感器，如 MZ2Q - C、MPA 系列、MPS - C 系列等。

确定防护等级：一般工业环境：在一般的工业环境中，防护等级 IP67 通常可以满足需求，如 MPS - C 系列传感器的防护等级为 IP67。

恶劣环境：如果传感器安装在卫生环境以及空间受限或存在腐蚀性介质、高湿度等恶劣环境中，需要选择更高防护等级的传感器，如 MZC1、MZC1 VIA 等传感器，防护等级可达 IP69K，能有效抵抗灰尘、水和化学物质的侵入。
