英国诺冠NORGREN压力传感器工作原理

英国诺冠NORGREN压力传感器

当应用需要设备安全性的压力监测或高级功能的压力控制时，压力传感技术至关重要。压力传感器可用于自动监测气动系统中的压力水平，也可用于空气、水、液压或任何流体应用中的更复杂监测功能。电子压力传感器特别适用于传统机械压力开关不适用的场合。34D-V110G-DD1-AA

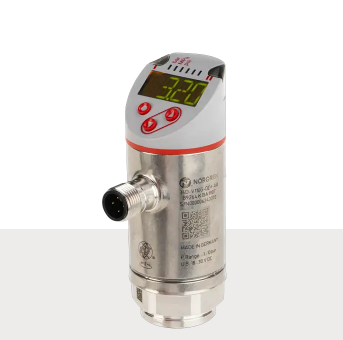

34D气动/液压/全流体压力传感器，G1/4接口，-1至10巴量程，支持IO-Link可配置多色4位显示，设定点可配置颜色变化（红/绿）

上体可相对于工艺连接旋转345°，便于调整显示位置。

英国诺冠NORGREN压力传感器适用于严苛的工业与过程控制环境

高过压耐受性

媒介气体，液体

端口尺寸：G1/4技术细节

中等气体，液体

工作温度零下25至80摄氏度，零下13至176华氏度

端口尺寸G1/4

材料 - 主体不锈钢

认证 - IP防护等级IP67（带插头安装时）

尺寸 - 高度90.7毫米

尺寸 - 长度49.4毫米

尺寸 - 宽度34 毫米

重量0.26公斤

NORGREN压力传感器工作原理

压阻式压力传感器：核心部分是电阻应变片，当受到外力作用时，电阻值会发生变化，通过电路转换为电信号输出，从而测量出压力大小。

陶瓷压力传感器：基于压阻效应，压力使陶瓷膜片产生微小形变，厚膜电阻印刷在陶瓷膜片背面组成惠斯通电桥，产生与压力成正比的电压信号。

扩散硅压力传感器：被测介质压力使传感器膜片产生微位移，导致电阻值变化，通过电子线路检测并转换为标准测量信号。

NORGREN压力传感器部分型号及参数

34D-V101G-DD1-AA：压力测量范围为 - 1 到 1bar，开关量输出为 2 个 PNP，接口 / 协议为 IO-Link，可配置。

34D-V110G-DD1-AA：压力测量范围为 - 1 到 10bar，开关量输出为 2 个 PNP，接口 / 协议为 IO-Link，可配置。

34D-P016G-DD1-AA：压力测量范围为 0 到 16bar，开关量输出为 2 个 PNP，接口 / 协议为 IO-Link，可配置。
