德国EUCHNER安士能读头CMS-R-CXA-05V技术参数

德国EUCHNER安士能读头配有簧片触点的CMS读头

说明

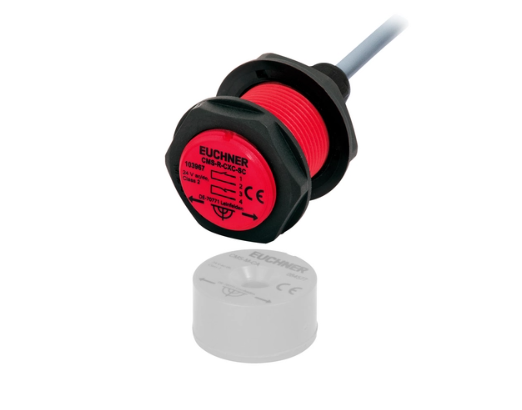

CMS读头安装于安全装置的固定部分并通过两芯屏蔽信号线连接信号评估单元。安装于安全装置上的触发块在安全门关闭时向CMS读头靠近。当进入有效识别距离范围时，触发块通过与读头之间的电感耦合获取电能并将触发块的数据传输到信号评估单元。CMS-R-CXA-05V (订货号 085739)

CMS读头设计C - 配有常开触点组合，PVC材质

结合评估单元CMS-E-AR使用

圆柱状设计M25

并行接线常开触点

配接线电缆

电缆类型：PVC工作区

安全关机距离sarmax. 16 mm

安全的开关距离sao

中心距偏移量m=0min. 7 mm

重复精度R10 %

德国EUCHNER安士能读头电气连接值

额定绝缘电压Ui26.4 V

额定冲击电压 Uimp1.5 kV

切换电压

DC24 V

开关电压，符合UL标准

符合UL 2类标准max. 24 V DC

切换电流8 ... 500 mA

开关特性并联

EUCHNER安士能读头机械值和环境

连接类型带电缆端部护套的0.34mm2硬接线封装电缆

常开触点数3个常开触点

拧紧扭矩0.4 ... 0.5 Nm

设计C

安装方向任何

存储温度-25 ... 70 °C

电缆长度5 m

机械寿命100 x 10⁶

抗冲击和振动符合EN IEC 60947-5-3标准

保护等级IP67

环境温度-20 ... 60 °C

EUCHNER安士能读头材料

电缆材料PVC

壳体玻璃纤维加强型PPS

操作方法磁性簧片触点
