德国TURCK图尔克感应式传感器工作原理

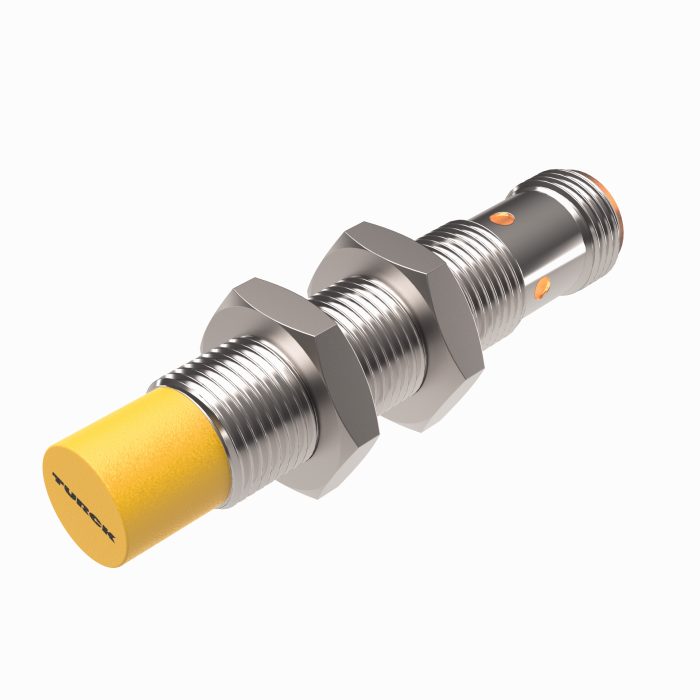

德国TURCK图尔克感应式传感器Produkt  NI4-M12-IOLU69X2-H1141

Zoom

Zoom

感应式传感器

带模拟输出和IO-Link通信

订单号: 100001076

Gewinderohr, M12 x 1

镀铬黄铜

通过IO-Link v1.1或标准I/O进行配置与通信

可调距离值，12位IO-Link过程数据

可通过两个Teach点配置Schaltpunkt

Schaltausgang frei konfigurierbar：开关输出可自由配置

通过32字节存储进行识别

温度监控，带可调限值

4线制，15...30 VDC

模拟输出，0...10 V（2…10 V 可参数化）

Steckverbinder, M12 x 1

德国TURCK图尔克感应式传感器一般数据

EAN4047101447354

eCl@ss-Code (V5.1.4):27270802 -/- 感应式距离传感器

货物关税编号 / 海关关税编号85365019000

原产国DE

重量33  g

TURCK图尔克感应式传感器技术数据

BauformGewinderohr

BaugrösseM12 x 1

测量范围0.4…4 毫米

安装条件不齐平

工作电压15…30 VDC

AusgangsfunktionPNP/NPN，模拟输出

电压输出0…10 V

通信协议IO-Link

电连接Steckverbinder, M12 x 1

壳体材料金属，CuZn，镀铬

环境温度-25…+70 °C

防护等级IP67

德国 TURCK 图尔克感应式传感器（俗称接近开关）核心是电磁感应原理，利用高频振荡磁场检测金属目标，无接触、无磨损，适配工业自动化的位置检测场景，工作原理拆解如下（通俗版 + 专业版结合）：

核心工作逻辑（一句话看懂）

TURCK图尔克感应式传感器传感器内部产生高频磁场，当金属物体靠近磁场范围时，会在金属内部感应出涡流，导致传感器振荡电路参数变化，电路检测到变化后输出开关信号（通 / 断），实现 “有无金属"“位置到位" 的判断。

具体工作过程（分 3 步）

振荡电路产生磁场传感器内部有高频振荡线圈（通常是 LC 振荡电路），通电后会产生 10kHz-1MHz 的高频交变磁场，磁场范围覆盖传感器前端的 “检测距离"（图尔克常见 0.8-80mm，依型号而定）。

金属目标触发磁场变化当铁、钢、铜、铝等导电金属物体进入磁场区域时，金属内部会因电磁感应产生闭合的感应电流（涡流）。涡流会产生反向磁场，抵消传感器原有磁场，导致振荡电路的 “振荡幅度" 下降（或振荡停止）。 关键：仅金属能触发（非金属如塑料、木材、液体无法产生涡流，传感器无反应），不同金属的导电 / 导磁率不同，检测距离略有差异（铁磁金属检测距离最远，非铁磁金属如铜、铝略近）。

信号处理与输出开关量传感器内置的放大电路、检波电路会实时监测振荡幅度的变化，当变化量达到预设阈值（对应 “检测距离"）时，触发输出电路切换：

常开型（NO）：无金属时输出高电平（或开路），金属靠近时输出低电平（或短路）；

常闭型（NC）：反之。

TURCK图尔克感应式传感器输出信号多为 NPN/PNP 晶体管型（适配 PLC 数字输入），部分型号支持模拟量（4-20mA/0-10V），可反馈目标靠近的距离趋势。

图尔克传感器的核心技术特点（适配工业场景）

抗干扰设计：内置屏蔽线圈和滤波电路，抵御变频器、电机等工业设备的电磁干扰（EMC 符合 EN 61000 标准）；

检测距离稳定：采用 “自适应振荡电路"，即使不同金属目标，也能保持检测距离的一致性（部分型号支持 “交直流通用"“宽电压供电"）；

防护与耐用性：外壳多为不锈钢 / 工程塑料，防护等级 IP67/IP69K，适配潮湿、油污、振动的工业环境（如机床、输送线、汽车制造）。

简单应用举例

机床加工：金属工件到位后，传感器触发夹紧动作；

输送线：检测托盘（金属材质）是否到达指定位置，触发分拣 / 停止；

自动化装配：确认螺栓、螺母等金属零件是否安装到位。
