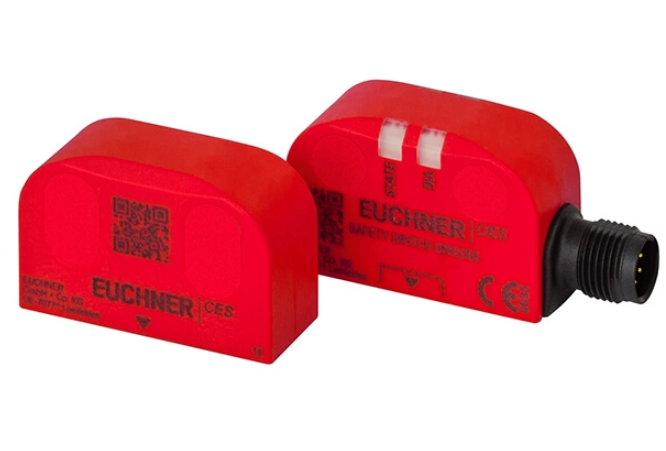

德国EUCHNER安士能安全开关CES-I-BP-U-C07-SB-160080维修保养

德国EUCHNER安士能安全开关

用于单独操作的安全开关

与各种分散式外围系统的 IP67 现场模块直接连接

两个安全半导体输出

用于跨电路监控的自有时钟

高抗破坏性

符合 EN ISO 13849-1 标准的 4 类/PL e

通过 M12 接插连接件连接

电缆长度可达 200 米

通过 LED 进行诊断

通过 CES-BP，转发器技术可用于保护最小的门和盖板。执行器和开关设计小巧，易于安装在安全装置上。

设计和操作模式

CES-BP 安全开关有两个安全输出端。输出端可直接连接到驱动器、下游安全继电器或安全控制系统。短路监控通过开关本身的时钟信号实现。因此无需外部时钟信号。

CES-I-BP-U-C07-SB-160080 (订货号 160080)

CES-I-BP-.-C07-…系列安全开关，RFID，M12圆形接插头

德国EUCHNER安士能安全开关特殊编码

门位置监控输出

5针M12接插头

接近方向和安装位置

允许的安装位置

典型工作距离

（仅可结合CES-A-BTN-C07触发块使用）

如果触发块和安全开关沿一侧接近，必须维持至少s = 6 mm的距离，以确保开关正常输出。

注意事项：

根据触发块、基底材料和具体的安装情形，工作距离可能存在差异。可在使用说明书中找到其他工作距离。

特殊编码安全评估

每个触发块已采用高级编码（特殊编码）。开关仅识别初始化触发块也可以初始化额外的触发块。

任何时候，安全评估单元只能识别最近一次初始化过的触发块。

安全特性

配有内部监控功能的两路冗余安全输出（半导体输出），该装置适用于：

安全等级4/PL e依据EN 13849-1

SIL 3，符合EN IEC 62061

所用的OSSD输出使用测试脉冲检查其功能是否短路。

LED指示灯

STATE（状态）

状态LED灯

DIA

诊断LED指示灯
