德国EUCHNER安士能读/写头维修保养

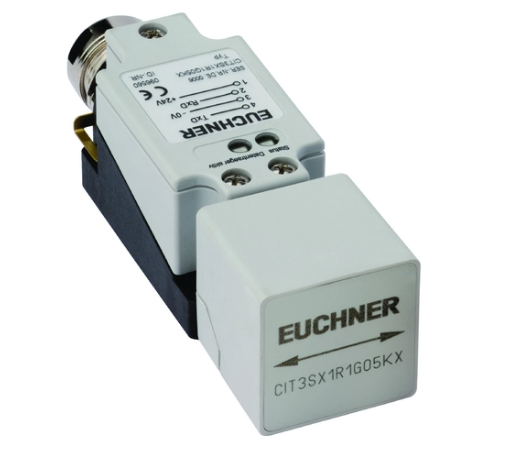

德国EUCHNER安士能读/写头CIT3SX1R1G05KX (订货号 096560)

CIT3 G05读/写头，具有串行接口

RS232串行接口

工作端可以调整到5个不同的位置

依据EN 50041设计的标准壳体

接线端子

串行接口

读取或写入数据载体的专用指令依据通用的3964R协议。在安士能CIS3系统说明书中有详细描述（订货号071 652）如在系统外对数据载体进行编程，有兼容WINDOWS®系统的PC软件可以应用，非常方便

标准壳体

德国EUCHNER安士能读/写头坚固耐用的壳体，其尺寸符合EN 50041标准，防护等级IP65。它由3个可分的部分组成，呈分段组合，装配和更换都非常容易。

安装指南

在安装读取头和数据载体时，一定要注意产品工作面上的箭头标志，根据它来确定两者相对运动和交会方向。

注意事项：

当序列接口采用屏蔽连接电缆时，最长可允许5m的电缆。

德国 EUCHNER 安士能 安全 RFID 读 / 写头（CES/CMS 系列）维修保养手册

重要前置说明：安士能安全读写头属于功能安全器件（PL e / SIL3），原厂定义：读写头本体无用户可拆解维修部件，禁止自行开盖、修板、改内部电路；损坏优先整机更换，私自拆解直接丧失 TÜV 认证、质保失效，存在重大安全风险。适用：CES-A、CES-AR、CMS-R、CET 系列非接触式安全识别读写头、配套执行器（标签 / 感应头）

EUCHNER安士能读/写头保养前安全规范（必看）

作业前整机断电、锁停挂牌，确认设备危险区域无人员；保养 / 测试后必须完整复核安全联锁功能

严禁短接、旁路安全回路，严禁混用非安士能原厂配套执行器（感应标签），不同型号读写头 + 执行器不可随意搭配，安全功能不受保障

防静电作业：干燥车间佩戴防静电手环，避免静电射频芯片损坏

读写头不能当做机械限位挡块撞击，安装面不能承受冲击载荷

日常巡检保养（周期参考：每周基础检；每月深度点检；季度安全功能校验）

清洁作业

只用干燥无尘软布擦拭读写头感应面、执行器表面；油污重时可用无尘布蘸少量无水乙醇轻擦，擦完干透再上电

禁止高压气直吹密封面、禁止水枪冲洗、强酸强碱、丙酮稀释剂；禁止硬物刮擦感应射频面，镀层划伤直接导致读距衰减、丢信号

EUCHNER安士能读/写头重点清理：铁屑、切削油、粉尘、冷却液堆积（金属粉尘是读写失效高发原因）

机械安装检查 固定螺丝紧固，扭矩按手册（端子螺丝 0.6~0.8Nm），无松动、变形、裂纹

读写头 ↔ 执行器间距、对中偏移量严格对照型号参数：超安全断开距离 s_ar、偏移超标会随机丢信号、安全误停机；读写面平行，不能歪斜

周边检查：读写头附近不要有大块导磁钢板、铁件，金属贴近会衰减射频信号；和变频器、伺服动力线缆分开布线，规避 EMC 干扰安士能（E...

防护等级检查：插头密封圈完好、无老化开裂、进水、凝露；线缆外皮无割伤、挤压破损，IP65 防护依靠密封件

EUCHNER安士能读/写头电气与接线检查

插头针脚无氧化、发黑、虚接、进水腐蚀；延长线缆优先使用 EUCHNER 原厂延长接头，不随意中间并接端子（EMC 不达标）

供电电压稳定 DC24V，避免压降过大、电压波动；屏蔽层单端可靠接地

线缆弯折处有无疲劳断裂，拖链内走线预留余量，避免反复拉扯

功能测试（保养后、故障修复后、长期停机重启后必须做）

1. 关闭安全防护门，执行器到位：读写头指示灯正常识别，安全回路导通

2. 缓慢打开防护门，达到规定断开距离，安全回路可靠切断、设备急停（核心安全验证）

3. 多次重复测试，无偶发识别丢失、闪烁异常；同步核对安全评估单元（ESM / 安全继电器）报警代码

4. 测试完成确认：设备不会自动启动
