德国EUCHNER安士能拉绳开关维修保养

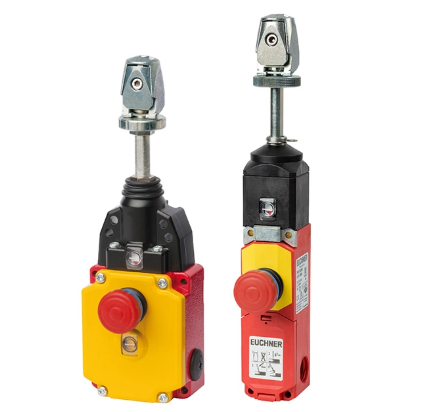

RPS系列德国EUCHNER安士能拉绳开关

说明

RPS系列拉绳开关是用于保护大型、昂贵机器，或无法采用封闭外壳或外罩保护的装置区域的急停开关设备。在出现危险状况时，可在工作区域的任一地点立即关断装置或机器。

符合EN ISO 13850要求，具有机械制动装置的急停开关设备

正确拉绳紧度指示

开关元件，4个开关触点

RPS-M-3131SC175BHA10LL024 (订货号 119838)

具有拉拔复位按键的拉绳开关，适用于急停开关设备，夹持头设计，MR10圆形接插头

金属壳体

符合EN ISO 13850和EN 60947-5-5要求，配有机械制动装置的急停开关设备

用于拉绳的夹持头

正确拉绳紧度指示

MR10圆形接插头

左LED灯

开关元件，4个开关触点

操作和显示元件

LED显示屏

DC24 伏特

德国EUCHNER安士能拉绳开关电气连接值

套期保值max. 4 A gG

额定绝缘电压Ui50 V

额定冲击电压 Uimp2.5 kV

利用类别

DC-130.27A 50V

AC-153A 50V

切换电流

（24V时）min. 10 mA

安全等级III

热额定电流Ith4 A

机械值和环境

连接类型MR10圆形接插头

常开触点数2

强制断开触点数2

触发频率max. 1200 1/h

触发力175 N

EUCHNER安士能拉绳开关安装方向任何

存储温度-25 ... 70 °C

机械寿命0.1 x 10⁶

切换原则缓动式开关触点

保护等级IP65

拉绳直径2 ... 5 mm

环境温度-20 ... 50 °C

材料

壳体压铸铝

安士能拉绳开关作为工业场景中的安全控制部件，其维修保养需围绕日常检查、故障针对性维修、定期专业保养展开，同时严格遵循安全规范，以下是详细方案：

维修保养前准备

安全防护：维修保养前必须切断开关对应的主电源，等待设备停机后再操作；维修人员需佩戴绝缘手套、护目镜等防护装备，避免触电或机械部件误伤。

工具与资料准备：备好螺丝刀、万用表、示波器、专用清洁剂、适配润滑剂等工具，同时收集该拉绳开关的型号规格、使用手册及过往维修记录，便于快速定位问题。

EUCHNER安士能拉绳开关日常检查与基础保养

外观与拉绳检查：每日开机前查看开关外壳有无破损、腐蚀，拉绳需无磨损、断裂、打结或扭曲情况，同时调整拉绳松紧度，过松易误触发，过紧可能损坏内部结构；检查固定螺丝和滑轮组，若有松动及时紧固，滑轮转动需顺畅无卡顿。

电气连接维护：每周检查接线端子与线路，看是否存在松动、氧化或腐蚀，发现问题及时紧固端子，用清洁剂擦拭氧化部位，损坏线路需更换；优先选用屏蔽电缆，远离变频器等电磁干扰源，避免信号传输异常。

清洁处理：每月用干净软布擦拭开关表面灰尘油污，内部可用压缩空气清理杂质，切勿用金属工具触碰内部触点等敏感部件，防止划伤损坏；对于煤矿、化工等多尘或腐蚀性环境，需增加清洁频次。

功能测试：每周手动拉动拉绳，测试是否能快速触发停机信号，松开后复位是否顺畅；每月用万用表检测电路通断情况，确保触点接触良好，无信号延迟或失效问题。

常见故障针对性维修

EUCHNER安士能拉绳开关复位卡死：若因拉绳缠绕、异物卡住，需解开缠绕部分并清理异物；若是内部弹簧疲劳、生锈或变形，直接更换同规格弹簧；若机械结构锈蚀，清洁后涂抹专用润滑剂，严重锈蚀则更换对应机械部件。

触点故障：触点氧化、磨损会导致信号不稳定，可先用专用清洁剂擦拭触点，无效则更换触点或内部微动开关；若出现触点粘连，多为频繁触发导致部件老化，需及时更换微动开关。

信号输出异常：用示波器检测信号波形，若线路断路或短路，修复焊接断路处，排查短路点并处理；若为内部电子元件故障，如电容、电阻损坏，需更换适配的原装元件，避免兼容性问题。

误触发：先检查拉绳张力是否适中，调整后仍误触发，可检查是否受外力干扰或安装位置偏移，重新校准安装位置，必要时调整内部灵敏度参数。

定期深度保养

润滑保养：每季度对内部转动、滑动部件及滑轮轴添加适量专用润滑剂，减少磨损，注意润滑剂用量不宜过多，防止污染触点和拉绳。

易损件更换：每年更换触点、弹簧等易损件，即使未损坏，也可避免老化引发突发故障，更换时需选用安士能原装配件，保证适配性。

全面校准：每年用专业设备依据手册校准开关触发行程、灵敏度等参数，确保符合设备安全运行标准；若用于防爆场景，需额外检查防爆密封性能，确保符合 ATEX 等相关认证要求。

EUCHNER安士能拉绳开关后续注意事项

维修保养后需多次测试开关功能，确认无异常再恢复供电运行，并详细记录维修时间、故障现象、处理方法等信息，便于后续追溯。

若开关出现严重损坏且无法修复，需及时更换同型号拉绳开关，禁止擅自改装或桥接触点，避免安全隐患；复杂故障建议联系安士能专业售后或授权维修人员处理。
