N10精密单体行程开关

这种开关应用于机械和系统工程中需要控制或精确定位的领域。壳体采用铝合金压铸工艺，坚固耐用，具有非常高的使用寿命和防腐蚀性能。

特点

耐用的压铸铝壳体

超过3000万次的超长使用寿命

为机器和人员提供保护的设计

多种柱塞形式

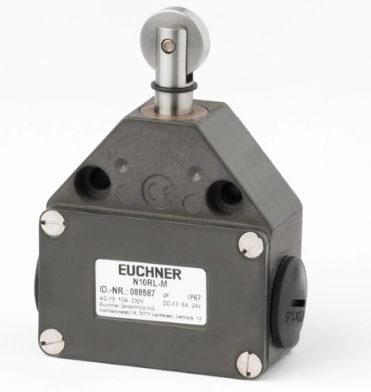

N10RL-M (订货号 088587)

精密单体行程开关N10，加长的滚轮柱塞

不锈钢材质柱塞

电气连接值

套期保值max. 16 A gG

连接横断面0.34 ... 1.5 mm²

额定绝缘电压Ui250 V

额定冲击电压 Uimp2.5 kV

利用类别

DC-136A 24V

AC-1216A 230V

AC-1510A 230V

切换电流

最小（DC 24V时）20 mA

热额定电流Ith10 A

德国EUCHNER安士能单体行程开关机械值和环境

Anfahrgeschwindigkeit0.01 ... 20 m/min

连接类型

3 xM20 x 1.5

门位置的常闭触点数1

门位置的常开触点数1

触发元件

金属滑动轴承加长型滚轮柱塞

触发力min. 20 N

安装方向任何

存储温度-25 ... 80 °C

机械寿命30 x 10⁶

切换原则快动式开关触点

保护等级IP67

环境温度-5 ... 80 °C

EUCHNER安士能单体行程开关材料

触点银合金，电亮金

壳体阳极氧化压铸合金

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D20 x 10⁶
